变压器绕线方法有很多，本文为大家带来各种变压器绕线的方法介绍。
密绕
密绕就是线与线之间紧密的靠在一起，在绕制中线不可分层和交叉等现象，例如：密绕一层时不允许有第二层出现，不允许有线与线之间有缝隙和交叉等现象。
1、排线均匀紧密；
2、排线无打结，无交叉，无重叠，上一层无陷入下一层现象。
均绕
均绕就是线与线之间距离大致相等，绕满整个绕线区域，起收线要靠近端控胶带，但不允许上端控胶带。
1、绕线绕满整个绕线区域；
2、线与线之间距离大致相等；
3、起收线都靠端控胶带绕线，且没有上端控。

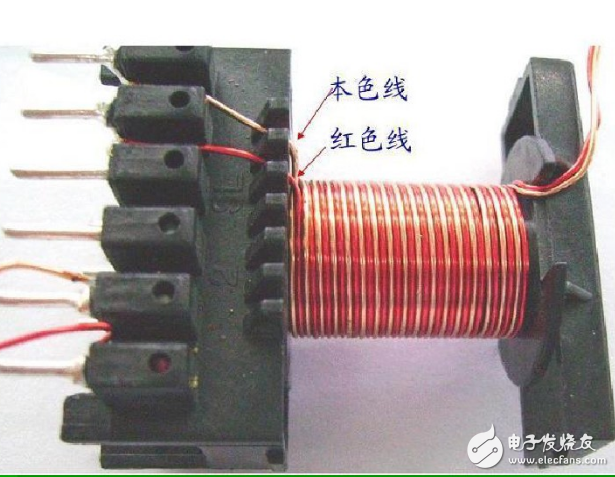

并绕
两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉，不可将收线挂错脚位，进出线要成直角。
此绕法大致可分为四种情况：
a、同组并绕；
b、不同组并绕；
c、多组并绕；
d、不同组或同组双并绕。

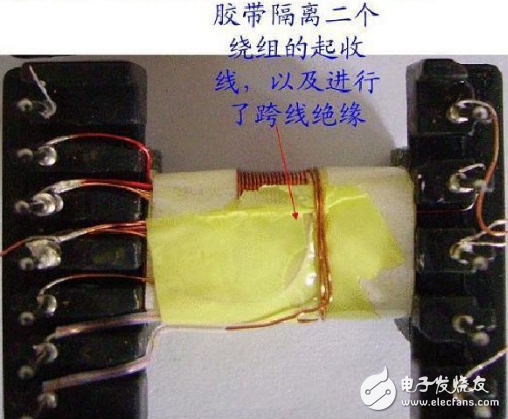

同层绕线
1、同层绕线就是两个或两个以上绕组绕在同一层上，各个绕线之间起收线都是独立的绝缘；
2、绕线要均匀，排线紧密绕线时线不可爬上端控胶带，进出线要成直角，具体要求要符合作业指导书要求。
居中绕线
1、居中绕线就是在骨架绕线区域中绕在绕线区域中间，如图所示A，B尺寸大致相等，即“A”=“B”；
2、绕线要均匀，进出线要成直角，具体依照作业指导书要求采用居中密绕还是居中均绕。
注意事项
