CCD和CIS的成像原理
CIS是ContacTImageSensor “接触式图像感测器”,CIS是由光源系统和感光系统的单件构成的集成模组。
CCD和CIS的主要不同在于成像结构上：

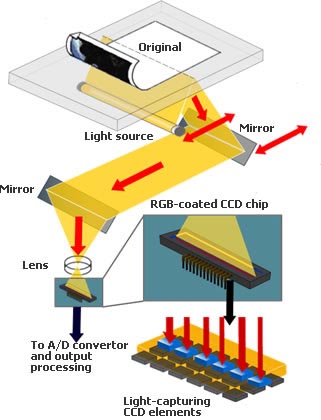

CCD成像系统如下：
待扫瞄文件所反射的光线经由一组镜片群系统反射到一个透镜，而这个透镜的工作则是将图形送到CCD探测器。这是个脆弱，精准且相当昂贵的系统，因为镜片群必须随时保持准确校正而透镜必须拥有最高的品质。
CIS成像系统：
成像原理：
系统结构：

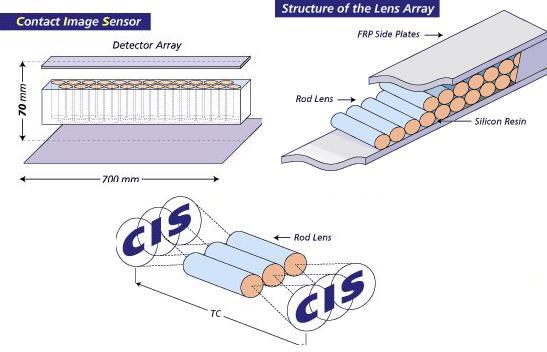

感光系统材料表面部分被分割成能分若干个正方形感光单元，每个感光单元的大小取决于每英寸单元数量，英寸单元数量又取决于扫描解析度。光学系统是一个条形的透镜列阵它直接将扫描原稿表面投射到矽材料表面，以1︰1的比例对原稿进行扫描，从而没有放大或缩小原稿，因此就节省能源和几何精度而言能够更好的重现原稿。
发光二级管发出的光直接将光照射到原稿上。三种颜色发光二极体（红、绿、蓝）通过快速的切换 发光提供扫描所需要的三原色。值得注意的是在光学系统和感光系统中没有滤色装置， CIS扫描器的色彩范围是由每组发光二极体的光谱决定，而不像CCD扫描器是通过滤色装置来处理的。由于滤色技术要比发光二极体技术先进的多，因此CIS 扫描器在色彩范围上也就不如CCD扫描器好。
CCD和CIS的主要不同在于成像结构上：
CCD成像系统如下：
待扫瞄文件所反射的光线经由一组镜片群系统反射到一个透镜，而这个透镜的工作则是将图形送到CCD探测器。这是个脆弱，精准且相当昂贵的系统，因为镜片群必须随时保持准确校正而透镜必须拥有最高的品质。
CIS成像系统：
成像原理：
系统结构：
感光系统材料表面部分被分割成能分若干个正方形感光单元，每个感光单元的大小取决于每英寸单元数量，英寸单元数量又取决于扫描解析度。光学系统是一个条形的透镜列阵它直接将扫描原稿表面投射到矽材料表面，以1︰1的比例对原稿进行扫描，从而没有放大或缩小原稿，因此就节省能源和几何精度而言能够更好的重现原稿。
发光二级管发出的光直接将光照射到原稿上。三种颜色发光二极体（红、绿、蓝）通过快速的切换 发光提供扫描所需要的三原色。值得注意的是在光学系统和感光系统中没有滤色装置， CIS扫描器的色彩范围是由每组发光二极体的光谱决定，而不像CCD扫描器是通过滤色装置来处理的。由于滤色技术要比发光二极体技术先进的多，因此CIS 扫描器在色彩范围上也就不如CCD扫描器好。
