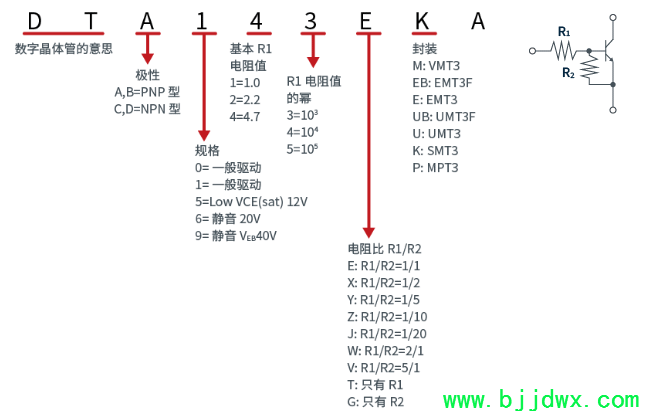

选定方法 数字晶体管的型号说明 IO和IC的区别IC: 能够通过晶体管的电流的最大理论值 GI和hFE的区别hFE: 作为晶体管的直流电流增幅率 关于VI(on)和VI(off)的区别VI(on)、VI(off)容易被混淆 关于数字晶体管的温度特性根据环境温度、VBE、hFE、R1、R2变化。 关于输出电压 - 输出电流特性的低电流领域(数字晶体管的情况)数字晶体管的输出电压-输出电流特性，按以下测定方法测定。 关于数字晶体管的开关动作①晶体管的动作 关于数字晶体管的用语VI(on)Min.：输入电压 (INPUT ON VOLTAGE)
①使TR达到饱和的IC/IB的比率是IC/IB=20/1
②输入电阻：R1是±30% E-B间的电阻：R2/R1=±20%
③VBE是0.55~0.75V

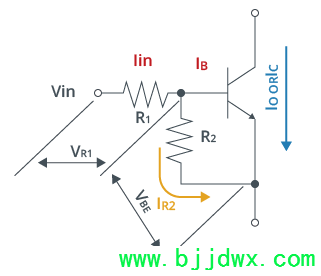

数字晶体管具有下面的关系式。
■数字晶体管直流电流增益率的关系式
GI：数字晶体管的直流电流增益率
GI=IO/Iin
hFE=IC/IB

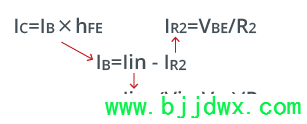

IO=IC , Iin=IB +IR2, IB=IC/hFE , IR2=VBE/R2
电压关系式 VIN=VR1+VBE
■集电极电流关系式
∴ IC= hFE×((Vin-VBE)/R1 )- (VBE/R2)) ・・・①※这里所说的hFE是VCE=5V、IC=1mA时的值，不是饱和状态。作为开关使用时，需要饱和状态的电流比率IC/IB=20/1
∴ IC= 20×((Vin-VBE)/R1 )- (VBE/R2 ))・・・②将式子①的hFE替换成20/1。而且，如果在考虑偏差的基础上计算
将R1的最大值+30% R2的最小值-20% VBE的最大值0.75V这一组最差数值代入式子②计算。
根据下面的式子选择数字晶体管的电阻R1、R2，使数字晶体管的IC比使用设备上的最大输出电流Iomax大。
∴ Iomax≦20((Vin-0.75)/(1.3×R1)-0.75/(1.04×R2))
IO: 能够作为数字晶体管使用的电流的最大值
解说DTA/C系列为例，构成数字晶体管的个别晶体管能流过100mA电流。
用IC=100mA定义。个别晶体管连接电阻R1、R2，则成为数字晶体管。
此数字晶体管流过IC=100mA时，基极电流IB需要相对应的电流値，其结果需要高的输入电压VIN。
根据绝对最大额定值限制，由输入电阻R1的功率许容值（封装功率）决定输入电压VIN(max)。电流IC=100mA流过时，可能超过这个额定值，在不超过VIN(max)条件下，数字晶体管中流过的电流值定义为IO。
如您所知，绝对最大额定值被定义为"不能同时提供2项以上"，仅用IC标记没有问题，但结合客户实际使用状态，合并标记为IO。
因此电路设计探讨中此IO即为绝对最大额定值。
GI: 作为数字晶体管的直流电流增幅率
解说GI和hFE都表示发射极接地直流电流放大率。
数字晶体管是指普通晶体管上连接2个电阻器的晶体管。
直流电流放大率为 输出电流/输入电流 ，因此不因输入电阻R1，放大率下降。仅有输入电阻R1的类型 放大率表示为hFE，与个别晶体管hFE相等。
如果在E-B间附加电阻R2，输入电流则分为流过个别晶体管的电流和流过E-B间电阻R2的电流。
因此放大率比单体时下降。此值称为GI，用以区分。

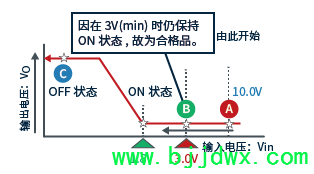

VI(on): 数字晶体管为保持ON状态的最低电压、定义VI(on)为min

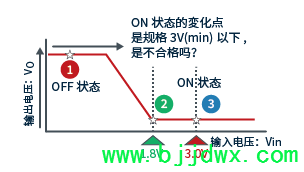

错误观点
因仍保持ON状态，故该产品为合格。
因这一变化点在3V以下，故产品为合格。
hFE的温度变化率约为0.5％/oC
VBE的温度系数约为－2mV/oC(-1.8 to -2.4mV/oC的范围有偏差)

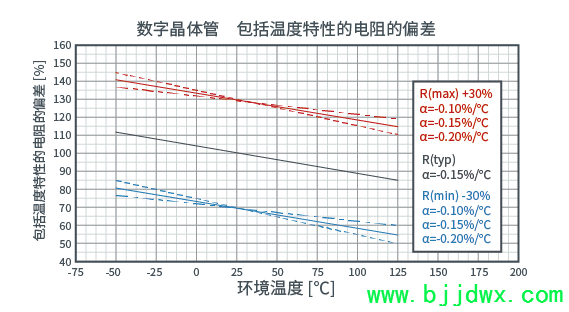

R1的温度变化率，如下图表。
IO（低电流区域）条件下，个别晶体管基极没有电流流过。
因此低电流区域输出电压 (VO)[VCE(sat)]上升。

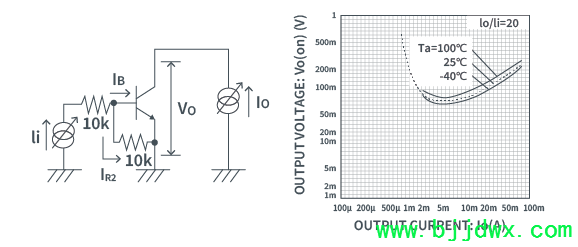

测定方法 DTC114EKA 的场合 用IO/Ii=20/1测定。
Ii=IB+IR2、(IR2=VBE/10k=0.65V/10k=65μA)
IB=Ii-IR2=Ii-65μA 即Ii在65μA以下时，IB没有电流流过，VO [VCE(sat)]上升。
因此，在低电流区域不能测定VO。
如图1，输入电压，启动NPN晶体管。
在这个电路中，基极(B)-发射极(E)之间输入顺向电压，注入基极电流。
就是说，在基极(B)领域注入+空穴。
如果在基极(B)领域注入+电子，发射极(E)的载流子-会被吸引至基极(B)，但是正极(B)领域非常薄，因此通过加入集电极电压，载流子可以穿越基极(B)流向集电极(C)。
借此，电流可以由集电极(C)→发射极(E)流动。②开关动作
晶体管的动作有增幅作用和开关作用。
在增幅作用中，通过注入基极电流IB，能够通过增幅hFE倍的集电极IC。
在活性领域中，通过输入信号持续控制集电极电流，可以得到输出电流。
在开关作用中，在ON时电气性饱和状态（降低集电极-发射极间的饱和电压）下使用。
向OUT引脚、GND引脚间施加正向电压 (VO)，并得到规定的输出电流时需要的最小输入电压，即数字晶体管导通区域的最小输入电压值。
因此，如果要从ON状态变为OFF状态，需要进一步降低该最小输入电压值，所以正常产品的电压值低于这个数值。
VI(off)Max.：输入电压 (INPUT OFF VOLTAGE)
VO(on)：输出电压 (OUTPUT VOLTAGE)
II(Max.)：输入电流 (INPUT CURRENT)
GI：GND接地直流电流增益 (DC CURRENT GAIN)
R1：输入电阻 (INPUT RESISTANCE)
R2/R1：电阻比率（RESISTANCE RATIO）
