从阻抗看PCB生产,逐一攻关各个环节!

出处: 家电维修网 发布于:2023-08-25 11:37:26浏览(5850)

一、PCB线路板为什么要做阻抗
pcb线路板阻抗是指电阻和对电抗的参数,对交流电所起着阻碍作用。在pcb线路板生产中,阻抗处理是必不可少的。原因如下:
1、PCB线路(板底)要考虑接插安装电子元件,接插后考虑导电性能和信号传输性能等问题,所以就会要求阻抗越低越好,电阻率要低于每平方厘米1&TImes;10-6以下。2、PCB线路板在生产过程中要经历沉铜、电镀锡(或化学镀,或热喷锡)、接插件焊锡等工艺制作环节,而这些环节所用的材料都必须保证电阻率底3、PCB线路板的镀锡是整个线路板制作中最容易出现问题的地方,是影响阻抗的关键环节。化学镀锡层最大的缺陷就是易变色(既易氧化或潮解)、钎焊性差,会导致线路板难焊接、阻抗过高导致导电性能差或整板性能的不稳定。4、PCB线路板中的导体中会有各种信号传递,当为提高其传输速率而必须提高其频率,线路本身如果因蚀刻、叠层厚度、导线宽度等因素不同,将会造成阻抗值得变化,使其信号失真,导致线路板使用性能下降,所以就需要控制阻抗值在一定范围内。

2、 一个阻抗,能看出四个点,那整个PCB生产呢

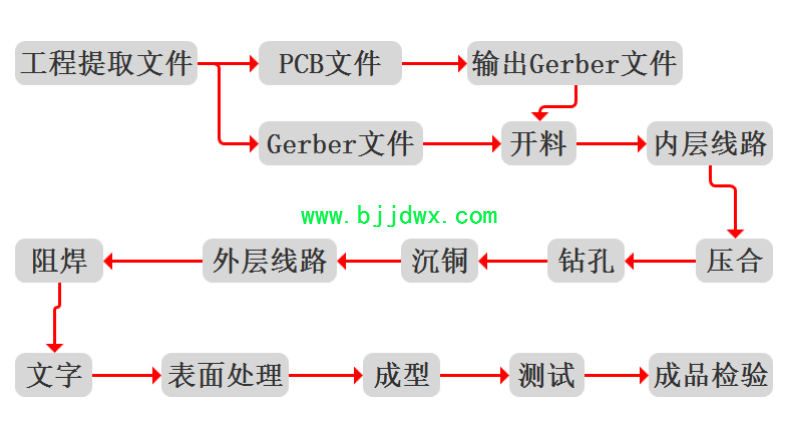

整个PCB生产有16个步骤,每一个步骤都是需要打磨的,例如在PCB文件的设计时,用软件进行设计,我们会有一些细节问题。
1.外形线(板框)
a.根据机构图纸设定板框,板框线大小一般为6mil-10mil线宽。b.外形线所在的层
 Cadence Allegro:  OutlinePADS: Board Outline(板框)

Protel: Mechanical1或 keep Out Layer(板框和内槽要统一在同一层)Altium Designer: Mechanical1或 keep Out Layer
(板框和内槽要统一在同一层)

Sprint-Layout:印刷版轮廓c. Protel和Altium Designer 锁线问题
Locked:锁定物件坐标位置不可移动(只是坐标不可动)
Keepout:锁定物件无法输出(输出gerber时无法输出)
