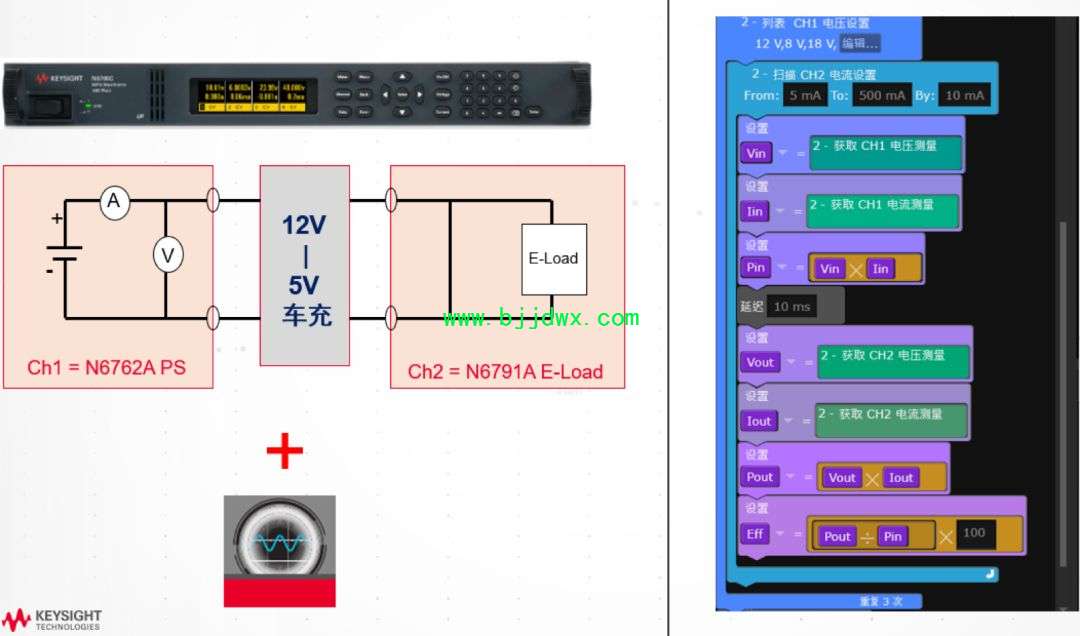

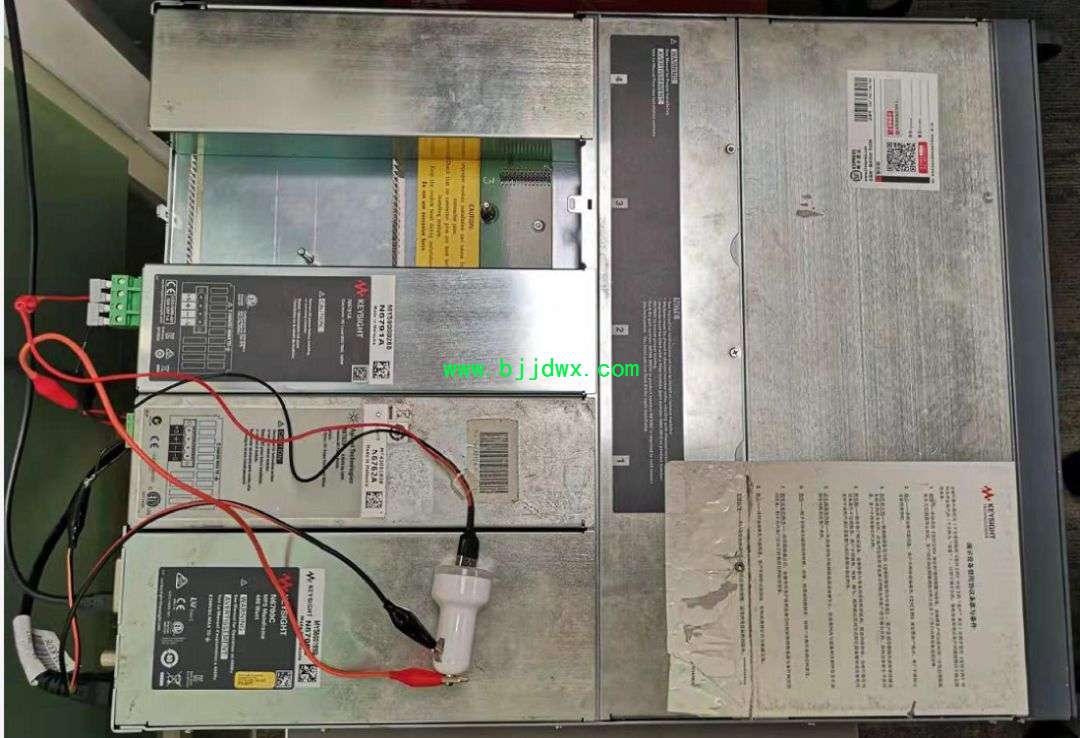

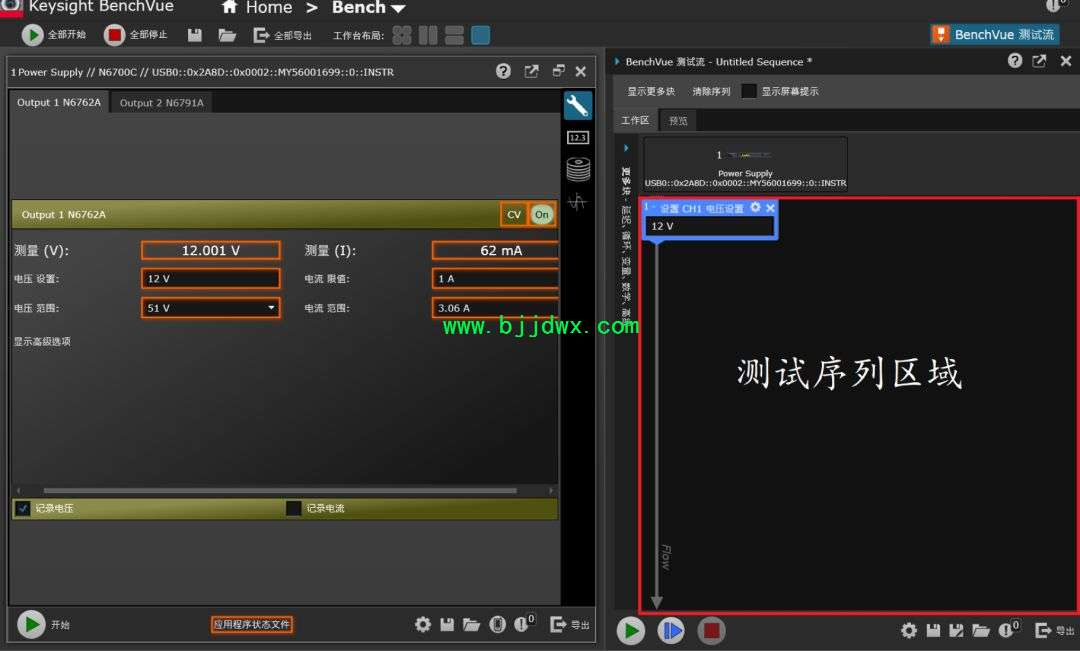

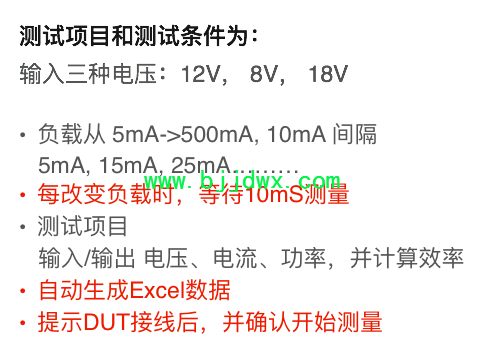

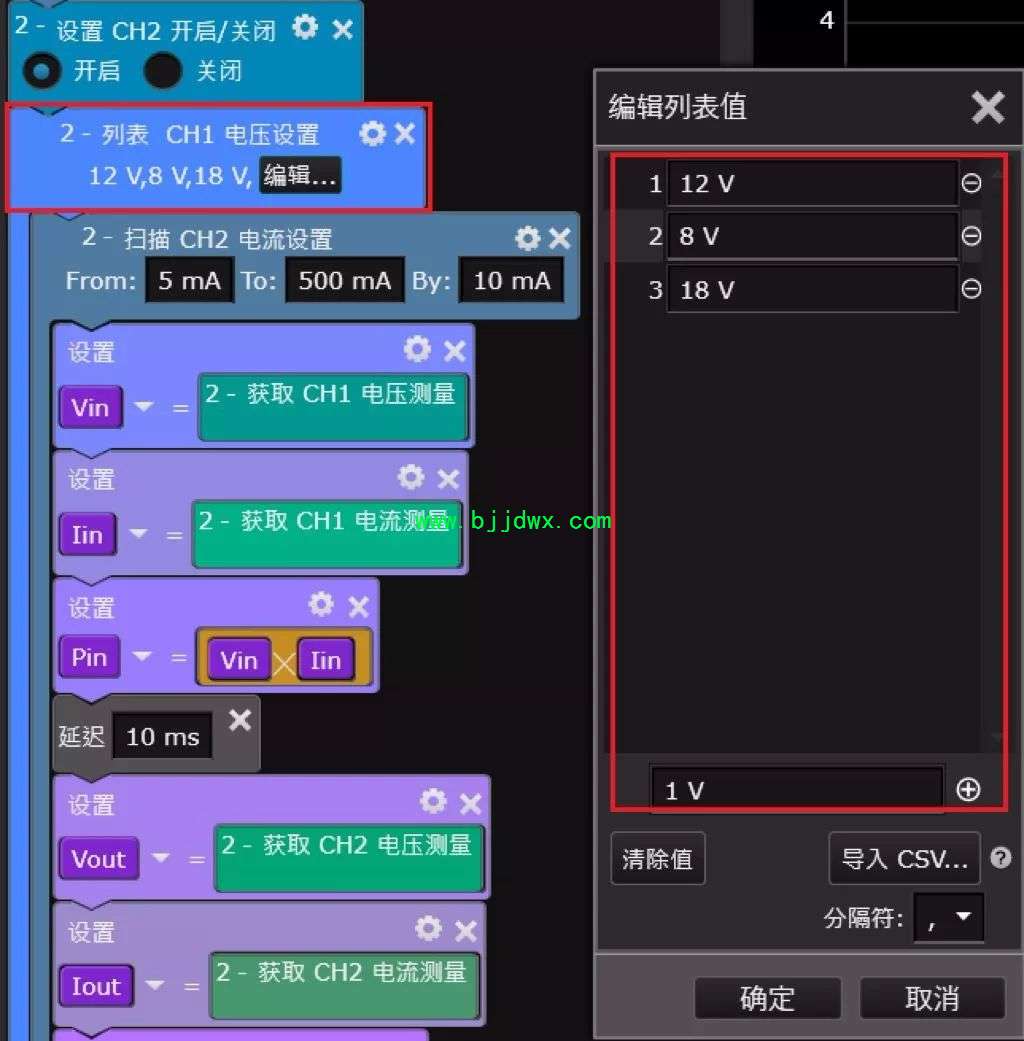

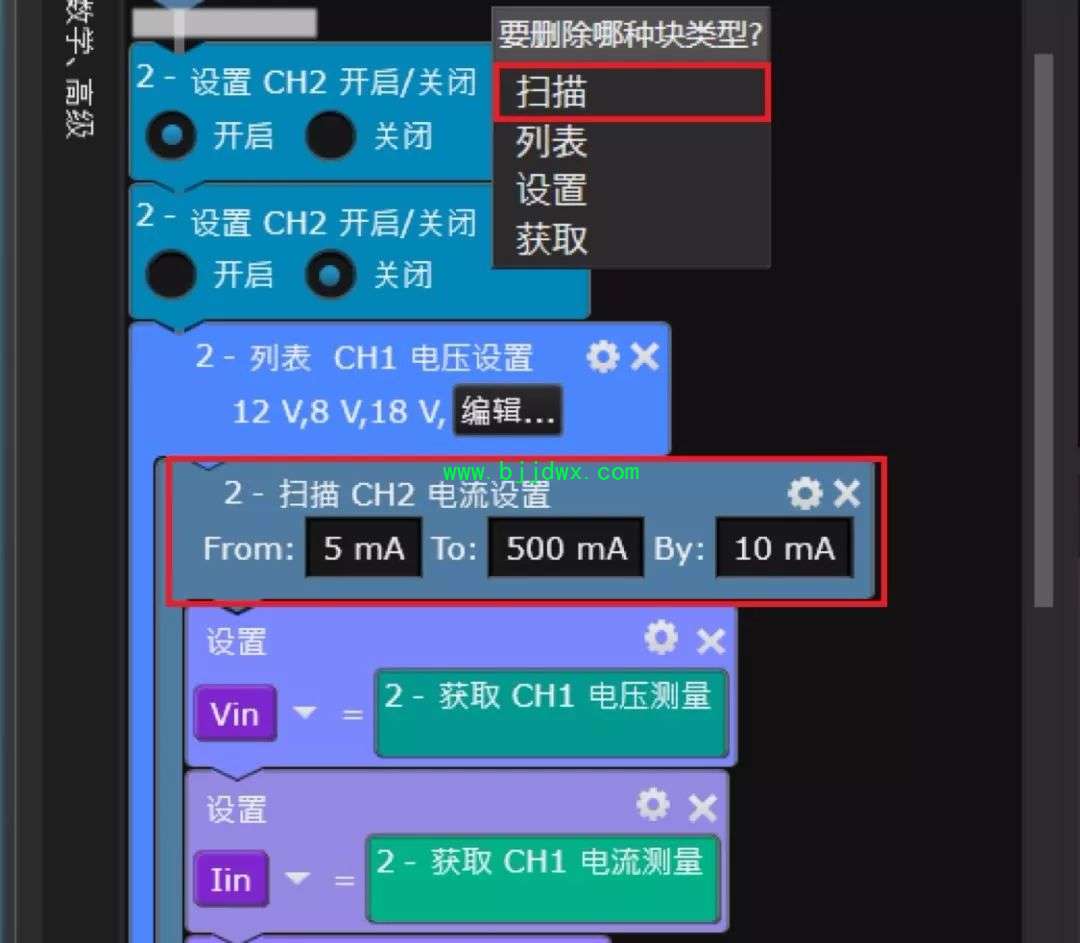

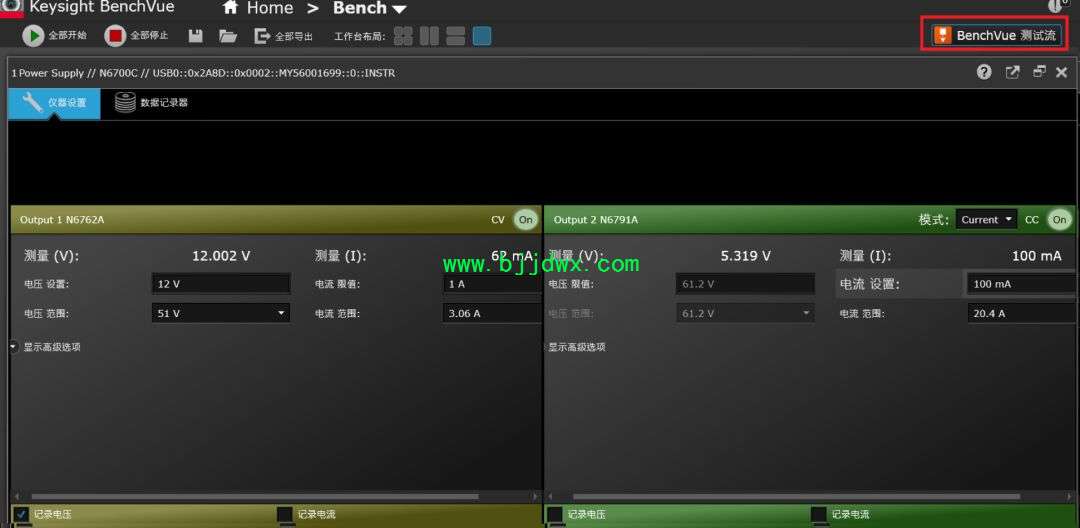

在前两期，我们分别给大家分享了，“直流电源分析系统——N6705新添电子负载模块”；“如何使用Keysight N6790优化电源测试”。 其中多次提到使用 Benchvue/TestFlow 拖拽式软件，即使没有任何软件开发经验的电源工程师都可以做到自动化测试，并自动生成报告！（前两期内容，请点击下方图片，阅读文章） 图1 安装电源、电子负载模块的N6700，配合TestFlow拖拽的自动测试序列 测试仪表为N6700C主机，通道1安装N6762A精密电源模块，通道2安装N6791A电子负载模块。 N6700C标配GPIB、USB、LAN程控端口，当我们将N6700C通过USB线连接到PC时，Benchvue软件就会自动识别（就像用U盘一样）。 点击红色框的BenchVue测试流，弹出测试序流编辑区，同时N6700C电源虚拟面板的设定和测量会显示橙色方框，这些设定和测量都可以被拖拽到测试序列区域——拖拽测试序列就此开启！ 当我们拖拽电压设置或电流设置时，会弹出“设置”，“扫描”，“列表”的选项。 1）输入电压分别为标称12V，低压8V，高压18V， 选择列表； 2）负载电流为5mA至500mA，每隔10mA， 选择扫描。

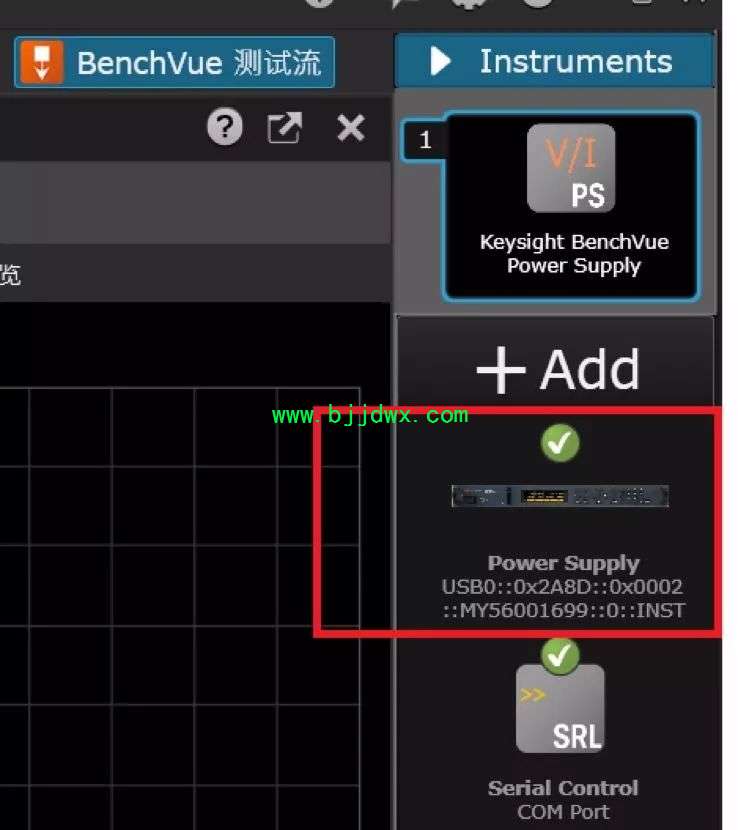

双击上图红色框的N6700C图标，将进入N6700C的虚拟面板——可通过面板进行电压、电流、输出状态 ON/OFF设定， 以及获得实时的电压、电流测量值。
