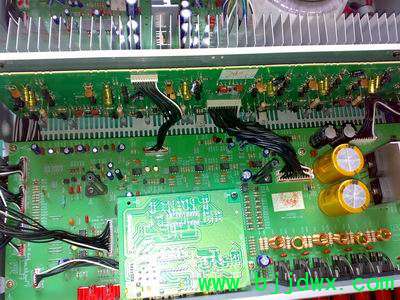

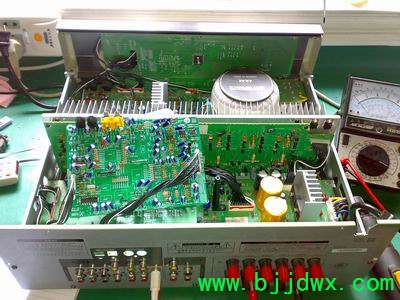

2声道音频输入工作正常，6.1声道输入无声。该机具有6.1声道输入和DTS解码功能，解码板单独设计架设于主板上面，由U007(CS493263-CL)和U001（M6759）等主机芯片组成，音频信号由运算放大器4558放大后进入U102（M14053BCP）电子选择开关送往MCU（M61501FP），解码板出来的中置环绕信号也送入U101处理后送往后级放大电路，U102的工作电压为正负7伏，实测正负6.7伏，运算放大器的工作电压为正负12伏，U101的工作电压为正负7伏和5伏。用示波器跟踪信号到解码板后，SR.SL,C均没有信号输出，仔细观察还发现，解码板上还有7805和3.3伏变压电路单独供电，这是一般功放没有的设计，测量此处的5伏和3.3伏约只有1.7伏，想必这就是故障点所在了。测量U102(7805)正常，U011（LM317）也正常，解码板一般都是低电压低电流部位，所以直接怀疑是供电不足，找到该电压后发现滤波电容C941（1000UF/16V）有漏液腐蚀电路板，更换后试机正常。
