小郭谈维修----联想旭日125经典维修一例*

出处: 家电维修网 发布于:2023-12-01 09:59:16浏览(5790)

联想旭日125经典维修一例* G+ y7 [" ^, S# j
同行送修的一台联想旭日125笔记本电脑,故障为不加电,根据同行客户的描述,自己已经拆机对主板) @0 d  K- I6 d0 b  K6 t0 U- Q$ Q2 S机器接过手后,首先自己接上可调电源,确实不加电。插上可调电源的瞬间,可调电源显示电流0.40,马上消失为0.00,根据理论上来讲,主板上有轻微短路的,导致机器保护。大概故障找到后,拆机,取出单板。
9 h/ _# o* s+ @: F8 c3 |5 C取出单板后,首先目检整个主板,发现在MAX1999附近有轻微进水的痕迹,而且可以明显看出MAX1999已经被动过。还是先用万用表测在静态下测量主板各个关键测试点对地阻值,没发现明显短路的地方。接上可调电源,测量主板关键测试点,公共点有19V的电压,MAX1999旁边的电感无电压产生,说明主板没有产生待机电压。

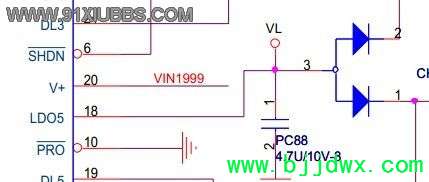

调出图纸$ n7 K, I1 w& |& [7 a' v- X2 e2 J0 O8 ~) m) V2 I未命名1.jpg ! e( i7 m+ w& o8 y, J5 d# c9 n5 H: }% Q% v/ e5 |

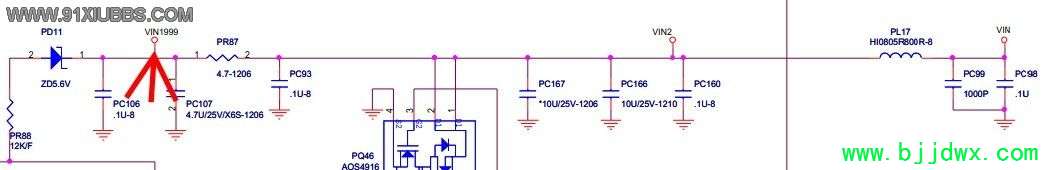

根据上图中的MAX1999可以看出来,芯片要全面工作,首先要20V+脚要得到19V的主供电,6脚-SHDN为MAX1999芯片的总开启信号,正常后AMX1999会从18脚25脚发出LDO3、5两组线性电压,线性电压输出后,将会提供给其它需要的负载,同时也会提供给MAX1999本身内部的激放电电路路提供工作电压,当3脚ON3和4脚ON5接到高电平开启信号之后,芯片开始全面工作,发出脉冲信号控制两对MOS管轮流导通与截止,此时才会产生3.3和5V电压。整个MAX1999的工作条件分析出来之后,根据以上所分析的工作条件,接上可调电源用万用表电压档,量MAX1999工作条件。未命名2.jpg$ W' F7 }' S; ?' U* D
测量AMX1999 20脚V+只有3V的电压,正常因该为19V的电压。首先AMX1999要得到主供电,公共点的电压VIN经过PL17贴片电感之后,加载到MOS管上管的D极,同时经过PR87电阻后,产生VIN1999,此供电为MAX1999芯片20脚的主供电。用万用表量MOS管上管有19V的电压,PR87后端电压之后3V,难道是电阻坏了?不 没那么简单,因为此机器MAX1999已经被同行动过的。瞬间把万用表打到二极管当,量电阻后端的对地阻止,从90欧立即上升到400多欧,引起这样的故障,一般都为AMX1999轻微损坏导致,把电压拉低的。下一步用风枪拆了MAX1999芯片之后,量PR87电阻后端的阻止,读数直接为400多欧,这才是正常的。在料板上找个MAX1999装上之后,量20脚V+供电为19V,6脚-SHDN也一个高电平信号。当MAX1999有主供电后,同时接到总开启信号后,芯片就会产生LDO线性电压。但是此时测量18脚LDO5没有电压产生,难道是换的芯片也是坏的?拔掉电源,静态下量18脚的对地阻止,为6欧,这个阻止也是不正常的,线性5V电压阻止一般都不会这么第,很明显可以看出来是LDO线性5V负载短路导致芯片本身不产生LDO电压。- \8 m1 Q# o& M8 c& N$ N: Q1 a. D5 Z! B
