联想E46A不亮机挡内存故障维修

出处：家电维修网发布于：2023-12-10 12:27:11浏览(5430)

板号LL5A，机器到我手上故障是挡内存1.1A不亮。bios被干烂了，刷好bios补好bios脚位的断线，依旧不亮机。

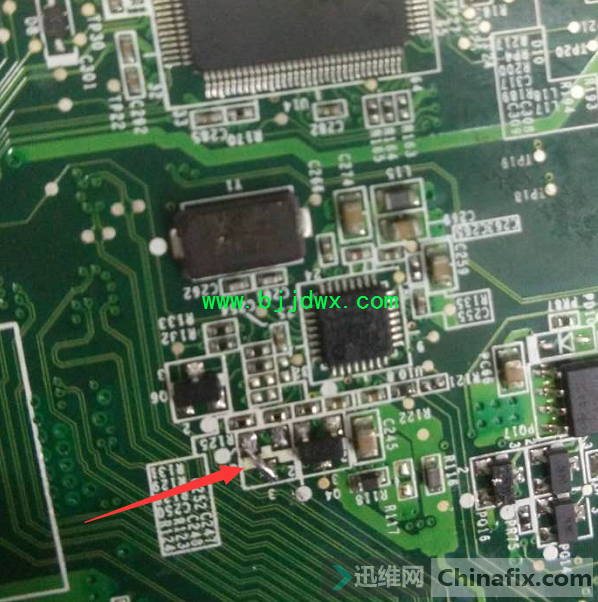

　　供电复位都ok，存条件，发现有一路内存总线电压不对，只有1.7V。断开桥到内存的smbus转换管Q5，依旧1.7V，那就是桥问题了。风枪加焊故障依旧，魔改开始。

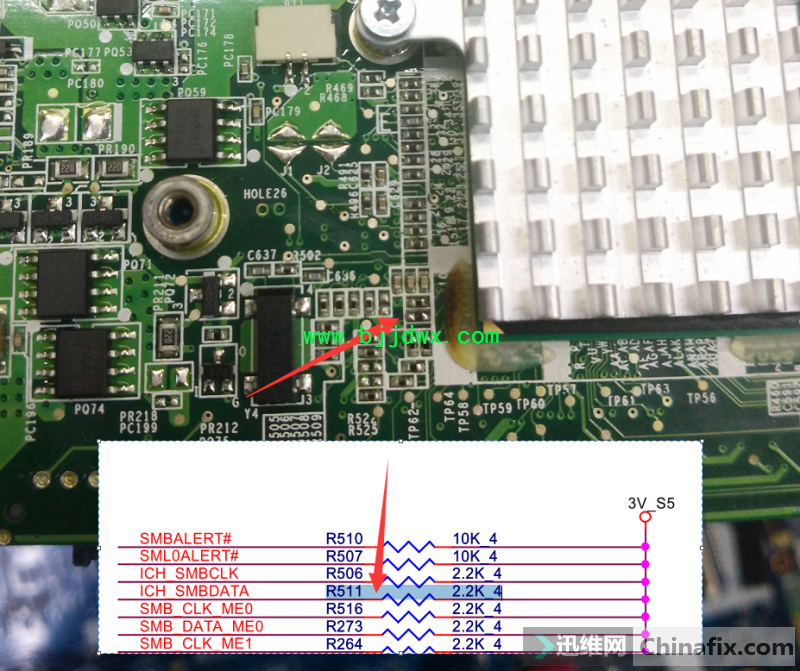

　　从2.2K，依次降低到1K，300欧，100欧，目的是让smbus电压变高，反正触发可以亮机了，这一路smbus电压变成2.7V。但是不稳定，连续触发几次有一次不开机，又挡内存了，不过是1.2A的电流。再魔改。

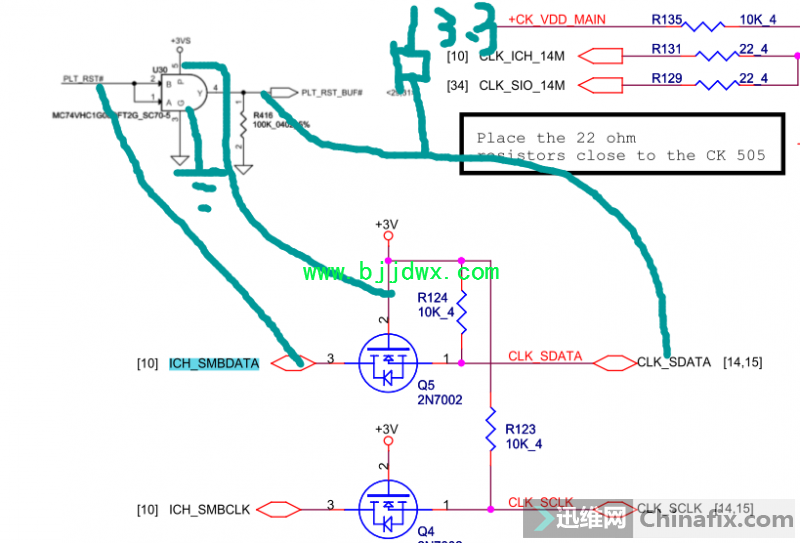

　　为了稳定输出SMBUS为3.3V，没有直连Q5的2端，而是断开Q5加个与门，放大这个smbus信号，我在后面输出端加了一个上拉电阻，我发现低于100欧就会挡内存，smbus是波形，上拉电阻小了会让信号拉不低3.3V，不行，一恼火直连Q5两端。

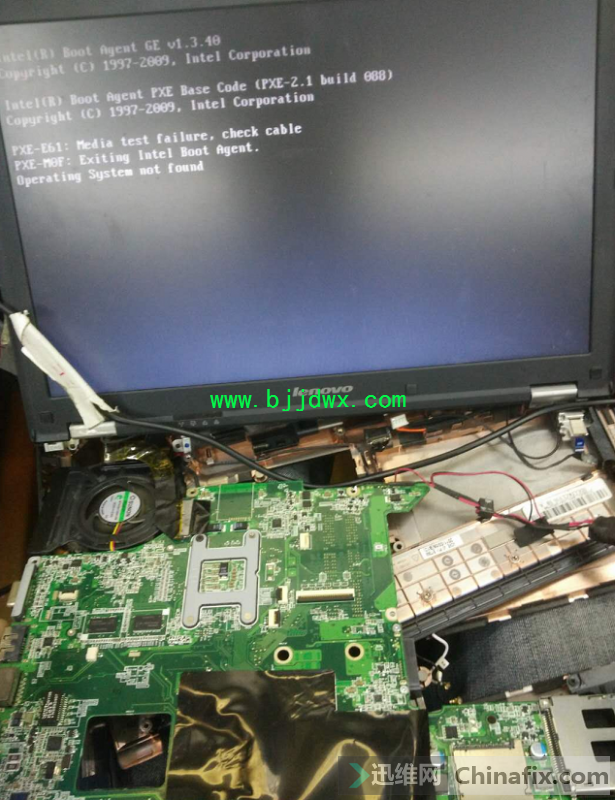

　　触发多次亮机，只是SMBUS有时2.7V，有时3.1V，不知道能撑多久了。


　　偶尔关机后会不开机挡1.3A，决定换桥修理
