示波器修技嘉GA-970A-DS3 REV:3.0 不定时掉电

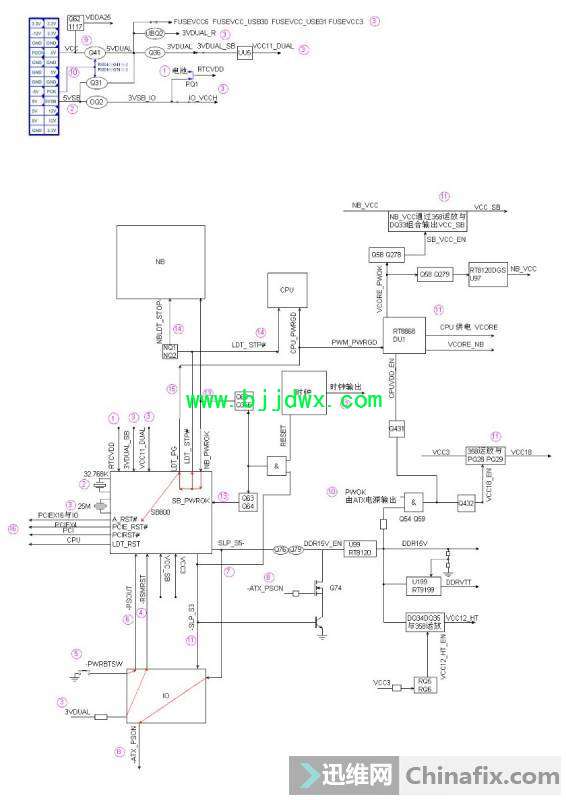

版号：技嘉GA-970A-DS3 REV:3.0故障：不定时掉电，还不能触发。 这块板子放了很久了，当时15年没有示波器也就没有搞，直到现在才有时间搞。当时觉得是哪里有短路造成的，画了电路框架图也没有分析个所以然来，把板子扔在一边了，一放就是4年。

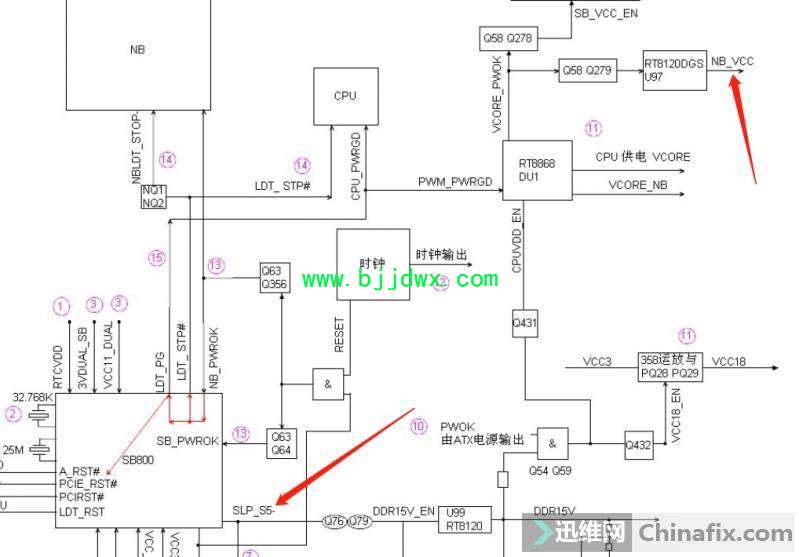

主要是不定时掉电，抓波比较费时间。先是抓了SLP-S5- NB_VCC
file:///C:\DOCUME~1\FKM\LOCALS~1\Temp\msohtml1\01\clip_image004.jpg结果如下：

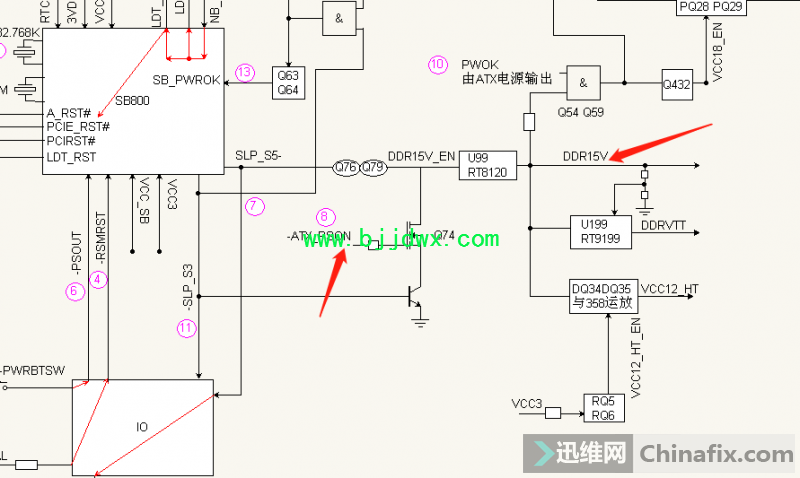

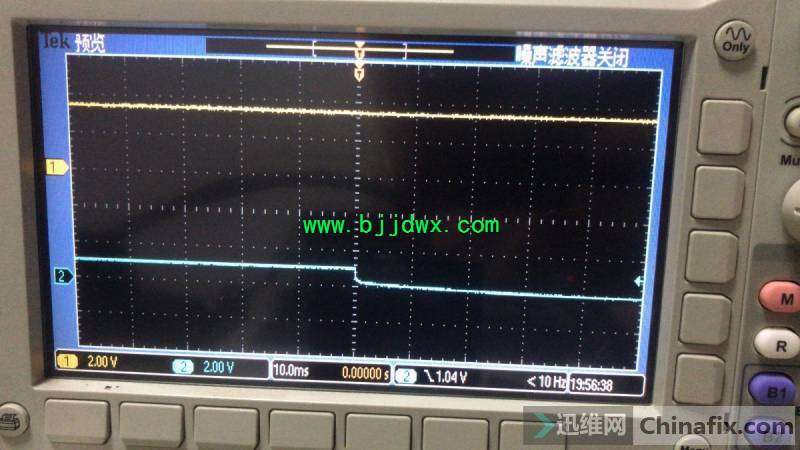

file:///C:\DOCUME~1\FKM\LOCALS~1\Temp\msohtml1\01\clip_image006.jpg黄为SLP_S5- 蓝为NB_VCCNB_VCC掉了，但SLP_S5-没有掉，应该像多米诺骨排一样掉在后面。那估计应该不是供电的问题。之后抓了-ATX-PSON DDR15V
file:///C:\DOCUME~1\FKM\LOCALS~1\Temp\msohtml1\01\clip_image008.jpg结果如下：file:///C:\DOCUME~1\FKM\LOCALS~1\Temp\msohtml1\01\clip_image010.jpg

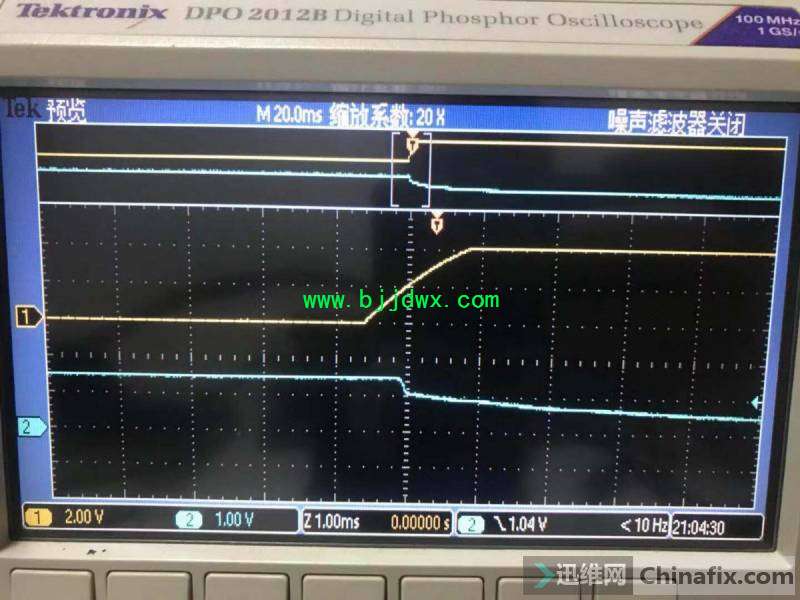

黄-ATX-PSON 蓝DDR15V是黄-ATX-PSON自己先上去了导致的掉电。
主要是不定时掉电，抓波比较费时间。先是抓了SLP-S5- NB_VCCfile:///C:\DOCUME~1\FKM\LOCALS~1\Temp\msohtml1\01\clip_image004.jpg结果如下：file:///C:\DOCUME~1\FKM\LOCALS~1\Temp\msohtml1\01\clip_image006.jpg黄为SLP_S5- 蓝为NB_VCCNB_VCC掉了，但SLP_S5-没有掉，应该像多米诺骨排一样掉在后面。那估计应该不是供电的问题。之后抓了-ATX-PSON DDR15Vfile:///C:\DOCUME~1\FKM\LOCALS~1\Temp\msohtml1\01\clip_image008.jpg结果如下：file:///C:\DOCUME~1\FKM\LOCALS~1\Temp\msohtml1\01\clip_image010.jpg黄-ATX-PSON 蓝DDR15V是黄-ATX-PSON自己先上去了导致的掉电。
