机器型号: Lenovo ThinkPad T410
板号：09A21-1
故障现象：插上可调电源无待机。

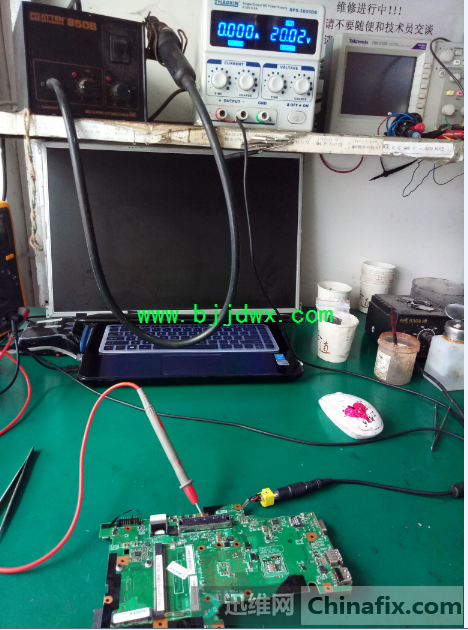

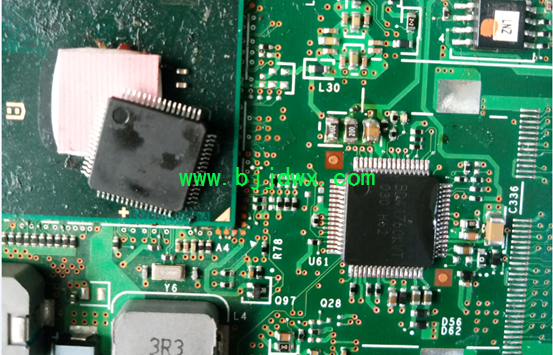

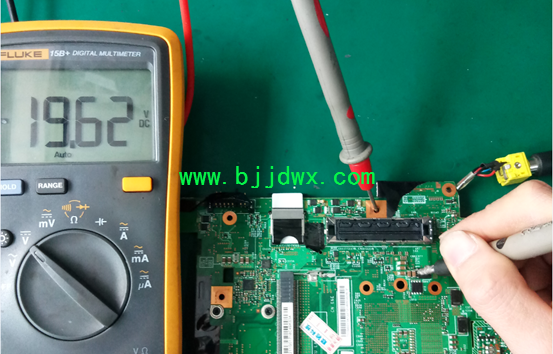

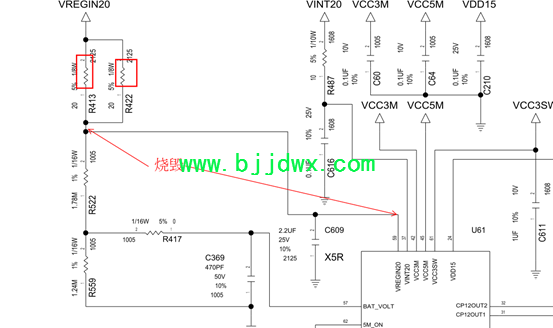

拆机发现板子上的TB芯片供电脚已烧毁，相连的2个电阻也挂掉。
上次修到个是电源导致板子烧了一大片，屏也烧掉了，但愿这个好点，手头上没芯片，定芯片回来后，更换TB和R413和R422。
再次上电涛声依旧，直接测量BD41760KVT的59脚发现无电压，追其来源。
分析：

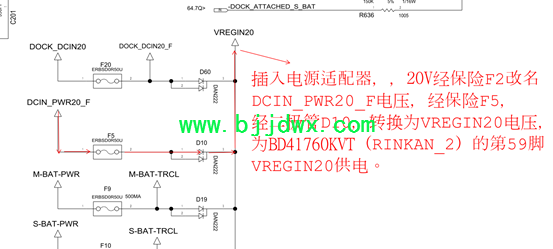

插入电源适配器，，20V经保险F2改名DCIN_PWR20_F电压，经保险F5，经二极管D10，转换为VREGIN20电压，为BD41760KVT（RINKAN_2）的第59脚VREGIN20供电。
实测发现F5挂掉，导致TB的59脚无供电，果断更换。
再次上电，测量小电流的公共点已经产生，依旧无待机电流。
扫荡待机芯片各个条件发现线性已经产生，无PWM1 和PWM2开启，追查其产生条件。
分析：

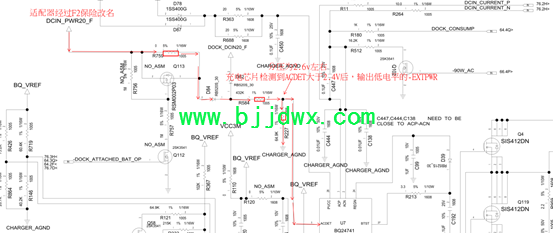

VINT20给待机芯片TPS51222的23脚供电，-PWRSHUTDOWN给其线性开启，TPS51222分别输出VREG3和VREG5，TPS51222从29脚输出VL5驱动Q65导通，拉低-EXTPWR_ASIC给联想芯片.(前提是低电平的-EXTPWR是适配器经过F2保险改名DCIN_PWR20_F分压给充电芯片ACDET脚 分压为2.6v左右，充电芯片检测到ACDET大于2.4V后，输出低电平的-EXTPWR)。
联想芯片得到供电VCC3SW,复位SWPWRG,且收到-EXTPWR_ASIC后，自动发出M1_ON,转换成VCC5M_ON VCC3M_ON,3FP_ON,分别送给待机芯片，TB芯片若收不到-EXTPWR_ASIC就需要触发后再发出M1_ON)
待机芯片TPS51222收到VCC5M_ON VCC3M_ON后，输出待机VCC3M,VCC5M。

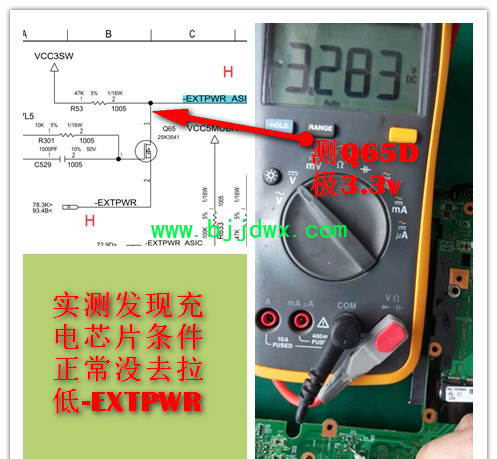

实测发现VL5控制Q65导通D S电压分别为3.3V导致联想芯片条件不足，-EXTPWR_ASIC为3.3从而不发出VCC5M_ON VCC3M_ON,3FP_ON给待机芯片。
