DELL外星人板号LA9982P 待机芯片坏引起不开机维修

出处：家电维修网发布于：2023-12-16 09:53:05浏览(5040)

型号：DELL inspiron15 (3537)外星人笔记本

板号：仁宝代工，板号LA-9982P,4代单CPU

故障现象：进水机按开关不开机

维修过程：

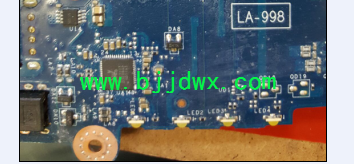

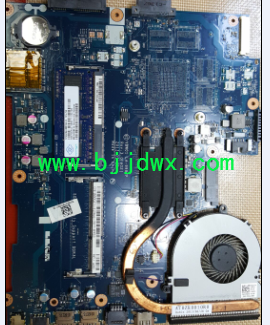

　　客户送修，机器为笔记本电脑。机器自己拿到手后，先试机确认不开机。附实物图和板号：

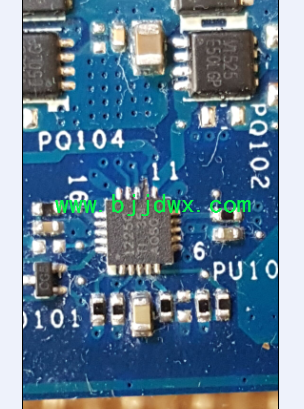

　　迅速折下主板目检笔记本待机部份有进水现象。待机芯片位号为PU100，附实物图：

　　声卡芯片上也有进水现象。

　　笔记本主板先试机确认为不开机。于是打开图纸来分析修机。

　　首先对进水位置处用洗板水清洁，效果如下。附图：

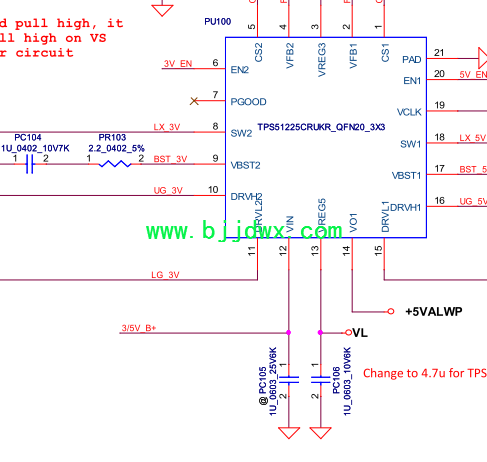

　　已经发现芯片第12脚处氧化断线了，信号为3V5V_B+公共点供电。

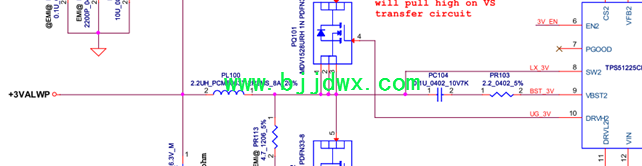

　　此脚先直接飞线后试机，主板上电后打待机供电PL100 +3VALWP为0V.附实测图和原理图：
