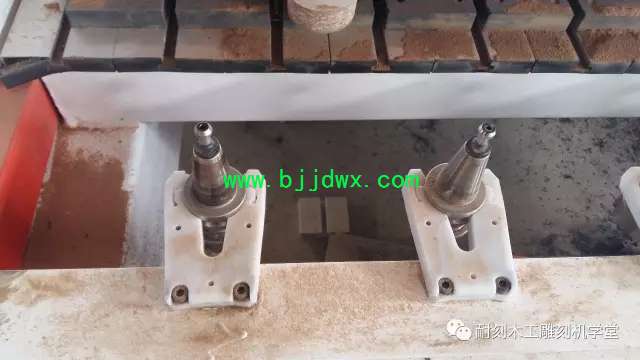

数控排钻中心设置装备部署加工板料宽度为250-2450mm;最大厚度为60mm;垂直主轴钻孔间距为130-2450mm。主轴转速2800 r/min;送料速率到达60m/min，打板调解时间由40 min收缩为10 min. 1、数控排钻中心机器布局构成 数控排钻中心的多排垂直钻、多排立钻、左右程度钻、定位压料装置以及运送传动装置的新一代多轴排钻的机器布局及传动体系。 2、立钻垂直钻活动特性形貌 立钻和垂直钻是排钻的墓本单位，8排、9排、12排及14排等排数纷歧样的排钻只是立钻和垂直钻的数目差别，机架和其他各部件都是雷同的。
每一钻排由4个伺服轴活动和2个气缸旋转活动构成。伺服电动机A驱动钻排程度移动，伺服电动机B驱动钻孔深度的进给，伺服电动机C1,C2驱动钻盒纵向移动，钻头动力由电动机I)驱动。 立钻(垂直钻)行动流程:凭据钻孔电路图纸上的钻孔位置要求，起首两个锁紧气缸通气，缸体压力降服锁紧气缸上的矩形压簧使得立钻处于可横向移动状态。接着伺服电动机A通过一个减速器驱动一对齿轮齿条在机架底梁上举行横向移动直到到达指定位置。立钻在横向移动的同时凭据必要钻盒可通过两个气动马达的驱动将钻盒旋转900，也可通过伺服电动机C1或C2驱动钻排纵向移动。
